توضیحات
این مقاله از سایت تجهیزات ایمنی ایمن باش به بررسی عمیق ساختار، عملکرد، کاربردها و ملاحظات ایمنی مربوط به مدل GRILLON HOOK با طول 2 متر می‌پردازد. این طول خاص (2 متر) برای عملیاتی که نیاز به دسترسی در فواصل متوسط تا نزدیک به نقطه لنگر دارند، بسیار کاربردی است.

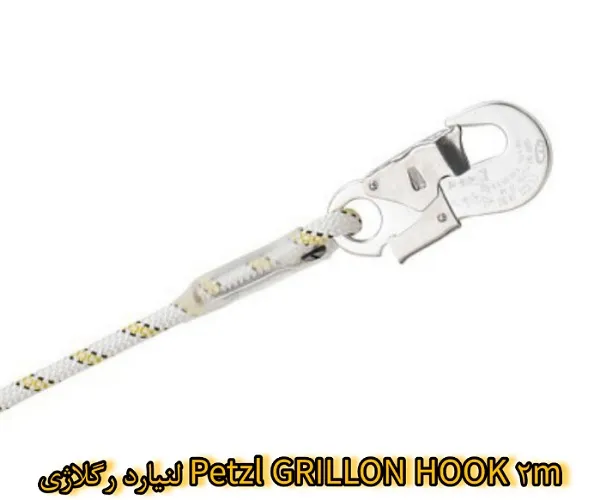

توضیحات جامع لنیارد تنظیم شونده Petzl GRILLON HOOK 2m
لنیارد تنظیم شونده Petzl GRILLON HOOK 2m یک ابزار حیاتی در تجهیزات حفاظت فردی در برابر سقوط (PPE) است که به طور خاص برای موقعیت‌یابی دقیق کار (Work Positioning) و محدودسازی دسترسی (Restraint) در ارتفاع طراحی شده است. این محصول با ترکیب دوام بالا و انعطاف‌پذیری بی‌نظیر، کارایی و ایمنی را برای متخصصین در صنایع مختلف به ارمغان می‌آورد.
ویژگی‌های فنی و مکانیکی پیشرفته
سیستم GRILLON به گونه‌ای مهندسی شده است که به کاربر اجازه می‌دهد تنها با استفاده از یک دست، طول لنیارد را به صورت پیوسته و دقیق تنظیم کند، این در حالی است که دست دیگر برای انجام عملیات (مانند ابزار زدن یا بازرسی) آزاد است. این قابلیت “Hands-Free Adjustment” کارایی کاربر را به شدت افزایش می‌دهد.
1. مکانیزم تنظیم طول دینامیک (GRILLON Device)
قلب تپنده این سیستم، دستگاه تنظیم (GRILLON) است که از مواد آلیاژی با استحکام بالا ساخته شده تا در برابر بارهای وارده مقاومت کند.
- تنظیم آسان و پیوسته: برخلاف لنیارد‌های با طول ثابت یا دارای پله‌های گسسته، GRILLON امکان تنظیم طولی بین کمترین میزان ممکن تا 2 متر را فراهم می‌کند. این امر برای تغییر سریع موقعیت کاری بر روی سازه‌های عمودی یا افقی ایده‌آل است. دامنه تغییر طول به طور معمول از 25 سانتی‌متر تا حداکثر طول تعریف شده (2 متر) متغیر است.
- سیستم قفل مبتنی بر اصطکاک (Friction Hitch): مکانیزم داخلی تعبیه شده در این لنیارد، با اعمال نیرو یا بارگذاری، به صورت خودکار قفل می‌شود و از هرگونه لغزش ناخواسته جلوگیری می‌کند. فرمول تقریبی نیروی لازم برای شروع لغزش (با فرض سطح اصطکاک مناسب) به پارامترهای زیادی بستگی دارد، اما طراحی به گونه‌ای است که نیروی کششی بالاتر از حد مجاز عملیاتی منجر به قفل شدن فوری شود. پس از برداشتن بار، تنظیم مجدد به سادگی امکان‌پذیر است.
- مقاومت در برابر سایش (Rope Durability): طناب اصلی (معمولاً طناب‌های با قطر 10 تا 12 میلی‌متر سازگار با GRILLON) از هسته‌ای با رشته‌های مقاوم (مانند پلی‌آمید یا پلی‌استر با مقاومت کششی بالا) ساخته شده و با پوششی بافته‌شده محافظت می‌شود که در برابر تماس با لبه‌های تیز و سطوح خشن ساختمانی، دوام بالایی از خود نشان می‌دهد. مقاومت کششی شکست (MBS) لنیارد کامل معمولاً بیش از 22 کیلونیوتن (kN) است.
- مقاومت در برابر اشعه UV: مواد ساختاری برای مقاومت در برابر تخریب ناشی از تابش طولانی‌مدت اشعه ماوراء بنفش در محیط‌های باز طراحی شده‌اند.
2. جزئیات اتصال‌دهنده (HOOK)
انتخاب قلاب (HOOK) بر نحوه اتصال سریع و ایمن لنیارد به نقطه لنگر تأثیر می‌گذارد. مدل HOOK معمولاً به کارابین‌های بزرگتر اشاره دارد.
- نوع قلاب: این مدل مجهز به قلاب کارابین از نوع HOOK است که به دلیل اندازه بزرگتر دهانه خود، کاربردهای خاصی دارد. این قلاب‌ها می‌توانند از نوع با قفل دستی (پیچی) یا قفل اتوماتیک باشند. برای کاربردهای ایمنی بالا، توصیه می‌شود از قلاب‌های با قفل اتوماتیک چندگانه (مانند Triple-Action) استفاده شود.
- اتصال سریع و تطبیق‌پذیری: طراحی قلاب برای اتصال سریع و آسان به نقاط لنگر بزرگتر مانند ریل‌ها، تیرهای فلزی، حلقه‌های متصل به هارنس (D-Rings)، یا ساختارهای ساختمانی حجیم مناسب است.
- مکانیزم قفل ایمن: قلاب‌ها اغلب مجهز به قفل سه‌حالته (Triple-Action) هستند که مستلزم انجام سه حرکت مستقل (مانند کشیدن، چرخاندن، و فشار دادن) برای باز شدن است. این ویژگی احتمال باز شدن تصادفی در اثر برخورد با محیط کار را به حداقل می‌رساند. دهانه قلاب باید دارای یک ضامن قفل کننده (Keeper) قوی باشد تا از جدا شدن ناخواسته جلوگیری کند.
- استحکام قلاب: استحکام کششی قلاب‌ها معمولاً با استاندارد EN 362 مطابقت دارد و در حالت بسته باید بتواند بارهای بالای 25 کیلونیوتن را تحمل کند.

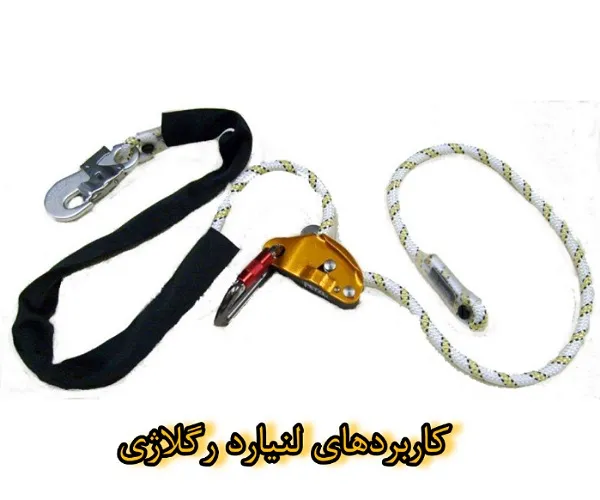

کاربردهای تخصصی و محدودیت‌های عملیاتی
GRILLON HOOK 2m نه تنها یک وسیله مهار، بلکه ابزاری برای ارگونومی و کارایی در محیط‌های دشوار است که نیاز به تغییر مداوم وضعیت دارند.
حوزه‌های کلیدی استفاده
- نصب و نگهداری سازه‌ها (Work Positioning): در صنایع ساخت و ساز، پل‌سازی و نصب تجهیزات مخابراتی، این لنیارد به مهندسان اجازه می‌دهد با تنظیم طول دقیق، خود را در وضعیت عمودی یا افقی ایده‌آل برای انجام مونتاژ، جوشکاری یا بازرسی‌ها قرار دهند، در حالی که نیروی کار روی بازوها کاهش می‌یابد.
- دسترسی با طناب (Rope Access) و موقعیت‌یابی: به عنوان یک ابزار پشتیبان (Work Support Lanyard) در سیستم‌های دسترسی چندگانه (مانند IRATA یا SPRAT)، جایی که نیاز به تغییر مکرر فاصله کاری برای رسیدن به نقاط مختلف سطح مورد نظر است. طول 2 متر برای فاصله دهی بین دو نقطه لنگر متوسط مناسب است.
- درخت‌کاری حرفه‌ای (Arboriculture): برای موقعیت‌یابی ایمن و دقیق در هنگام هرس یا قطع درختان بزرگ، جایی که ثبات کارفرما حیاتی است. تنظیم دقیق طول به کارگر اجازه می‌دهد تا به شاخه‌های دورتر دسترسی پیدا کند بدون اینکه نیاز باشد موقعیت خود را کاملاً از دست بدهد.
- محدودسازی دسترسی (Restraint Systems): اگر طول لنیارد به گونه‌ای تنظیم شود که کاربر نتواند به لبه‌های خطرناک سازه نزدیک شود، به عنوان یک سیستم مهار کننده عمل می‌کند و احتمال سقوط را به صفر می‌رساند.
محاسبات مرتبط با مسافت سقوط (در صورت نقض محدودیت)
در صورتی که کاربر به اشتباه از GRILLON به عنوان تنها ابزار جلوگیری از سقوط استفاده کند، پارامترهای زیر باید در نظر گرفته شوند (معمولاً این کاربرد نیازمند جذب‌کننده انرژی است):
در یک سناریوی سقوط کنترل نشده، طول کل طناب فعال و میزان کشیدگی آن تعیین‌کننده نهایی مسافت سقوط آزاد (Free Fall Distance) خواهد بود. اگرچه GRILLON معمولاً فاقد جاذب انرژی داخلی است، اگر در یک سیستم جلوگیری از سقوط به اشتباه استفاده شود، میزان نیروی ضربه (Impact Force) بر بدن می‌تواند بسیار بالا باشد، که این امر استفاده صرف از آن را در این نقش ممنوع می‌سازد.
از آنجایی که طول توقف در سیستم‌های بدون جذب‌کننده انرژی بسیار کم است، نیروی ضربه از حد مجاز 6kN (استاندارد EN 355) فراتر می‌رود.
ملاحظات نصب، نگهداری و بازرسی
طول عمر و کارایی Petzl GRILLON HOOK کاملاً وابسته به نگهداری صحیح آن است.
دستورالعمل‌های بازرسی پیش از استفاده
کاربر موظف است قبل از هر بار استفاده، بازرسی‌های زیر را انجام دهد:
- بررسی طناب: جستجو برای هرگونه پارگی، ساییدگی شدید، علائم ذوب شدن (ناشی از تماس با مواد شیمیایی یا حرارت)، یا کاهش قطر محسوس.
- بررسی مکانیزم GRILLON: اطمینان از عملکرد روان قفل و تنظیم کننده. باید بدون نیاز به فشار زیاد، آزادانه تنظیم شود و بلافاصله پس از رهاسازی، محکم قفل گردد. هیچ‌گونه ترک یا تغییر شکل در بدنه فلزی نباید مشاهده شود.
- بررسی قلاب (HOOK): بررسی عملکرد قفل (باید به طور خودکار بسته شود). لبه‌های قلاب باید صاف باشند و دهانه آن نباید دارای بریدگی یا خمیدگی باشد که مانع از بسته شدن کامل شود.
- بررسی اتصالات: اطمینان از اینکه تمام قسمت‌های فلزی (مانند حلقه‌های اتصال به طناب) فاقد خوردگی یا شکستگی هستند.
اهمیت تاریخ انقضا و بازرسی‌های دوره‌ای
برخلاف برخی تجهیزات، لنیاردها معمولاً تاریخ انقضای دقیقی ندارند، اما عمر مفید آن‌ها به شرایط استفاده بستگی دارد. توصیه می‌شود:
- بازرسی سالانه رسمی: تجهیزات باید حداقل سالی یکبار توسط یک فرد صلاحیت‌دار (Competent Person) بازرسی شوند.
- بازنشستگی (Retirement): پس از هرگونه حادثه سقوط، یا در صورت مشاهده آسیب جدی (حتی اگر مشکوک باشد)، تجهیز باید فوراً از سرویس خارج و منهدم شود. قرار گرفتن طولانی‌مدت در معرض نور خورشید و مواد شیمیایی (مانند رنگ‌ها یا حلال‌ها) می‌تواند عمر مفید آن را به شدت کاهش دهد.
انطباق با مقررات ایمنی
تضمین ایمنی در این تجهیزات از طریق انطباق با سخت‌گیرانه‌ترین استانداردهای اروپایی صورت می‌گیرد:
- EN 358: Work Positioning Equipment: تأیید می‌کند که این وسیله برای موقعیت‌یابی کار (Work Positioning) در شرایطی که خطر سقوط وجود دارد اما کنترل شده است، مناسب است. این استاندارد بر ظرفیت نگه داشتن کاربر در یک موقعیت ثابت تأکید دارد.
- EN 12841-1 (در صورت استفاده خاص): در برخی پیکربندی‌ها، زمانی که از آن برای اتصال به طناب کار به عنوان یک وسیله محدودکننده حرکت (Limit Line) استفاده می‌شود، این استاندارد می‌تواند کاربرد یابد، هرچند معمولاً برای طناب‌های کار از دستگاه‌های اختصاصی‌تر مانند Petzl ASAP استفاده می‌شود.
توجه: لنیارد GRILLON به تنهایی به عنوان ابزار اصلی جلوگیری از سقوط (Fall Arrest) در نظر گرفته نمی‌شود و باید همیشه در ترکیب با یک سیستم جذب‌کننده انرژی (Energy Absorber) مناسب و یک هارنس کامل بدن استفاده شود، مگر اینکه طول آن به گونه‌ای تنظیم شود که در صورت سقوط، فاصله سقوط صفر باشد (Restraint). هنگامی که به عنوان ابزار موقعیت‌یابی استفاده می‌شود، همیشه باید یک سیستم جلوگیری از سقوط ثانویه (Back-up System) فعال باشد.
