دیتالاگر چیست و کاربرد های آن چیست ؟

data_logger

دیتالاگر چیست و کاربرد های آن چیست ؟

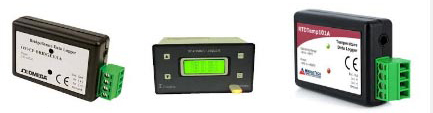

ثبت کننده داده یا ثبات یا دیتالاگر (Data Logger) و یا داده بردار وسیله ای است که داده های اندازه گیری شده توسط خود و یا توسط یک حسگر یا دستگاه خارجی را در طول زمان ذخیره می کند. اکثر دیتالاگرها معمولاً کوچک و قابل حمل بوده و کاربرد آزمایشگاهی و تست و اندازه گیری دارند. دیتالاگر ها دارای یک حسگر بوده که داده پارامتر مورد نظر را اندازه گیری کرده و سپس در حافظه داخلی خود ذخیره می کنند. برخی از ثبت کننده ها دارای نمایشگر بوده و می توان داده های ذخیره شده را در آن مشاهده کرد. دیتالاگر ها معمولاً از طریق رابط USB به کامپیوتر وصل شده و توسط نرم افزار مخصوص دیتالاگر می توان داده های اندازه گیری شده را برروی کامپیوتر مشاهده و پردازش کرد.
یکی از مزایای مهم استفاده از دیتالاگرها قابلیت جمع آوری ۲۴ ساعته اطلاعات است. دیتالاگرها معمولاً به محض فعال سازی بدون مراقبت رها شده تا در طول دوره دیده بانی اندازه گیری نموده و اطلاعات را ذخیره کند. این قابلیت اجازه می‌دهد تا تصویری جامع و دقیق از شرایط محیط تحت نظر مانند دمای هوا یا رطوبت بدست آید.



data_logger



کاربرد های دیتالاگر یا ثبت کننده:

کاربرد دیتالاگر شامل موارد زیر می‌شود:

  • ذخیره داده های حاصل از اندازه گیری پارامترهای هواشناسی مانند سرعت باد/ و جهت باد، دما، رطوبت نسبی، تشعشعات خورشیدی در ایستگاه هواشناسی بدون مراقبت
  • ذخیره داده های سطح آب، عمق آب، جریان آب، pH آب، رسانایی آب در ایستگاه‌های بدون مراقبت هیدروگرافی
  • ذخیره خودکار رطوبت خاک
  • ذخیره خودگار فشار گاز
  •  شمارش ترافیک جاده
  • اندازه گیری دما (رطوبت و…) مواد فاسد شدنی در حین انتقال محموله
  • مانیتورینگ فرایند برای نگهداری و عیب یابی کاربردها
  • تحقیقات حیات وحش
  • اندازه گیری لرزش و شرایط حمل (ارتفاع سقوط) در توزیع
  • مانیتورینگ سطح مخزن
  • مانیتورینگ محیط زیست
  • آزمایش خودرو
  • مانیتورینگ وضعیت رله در سیگنال دهی راه آهن
  • ذخیره سازی ‘نمودار بارگذاری الکتریکی’ برای مدیریت مصرف انرژی.
  • داده برداری از متغیرهای دما و فشار در طول خط لوله
  • مانیتورینگ خطوط لوله نفت و گاز

data_loggerخصوصیات دیتالاگر

۱- تعداد کانالها:  تعداد کانالهای دیتالاگر بیانگر تعداد سنسورها و مبدلهایی است که هم‌زمان قابل اتصال به دیتالاگر هستند.
۲- فرکانس نمونه برداری: تعداد دفعاتی که دیتالاگر داده‌های هر سنسور را خوانده و به کامپیوتر یا حافظه منتقل می‌کند را فرکانس نمونه برداری دیتالاگر می گویند. به عنوان دیتالاگری که دارای فرکانس نمونه برداری ۳۰۰ هرتز است به این معنی است که در هر یک سیصدم ثانیه داده‌های بدست آمده از سنسورها به کامپیوتر منتقل می‌شود.
۳- نوع سنسورهای پشتیبانی کننده: معمولاً هر دیتالاگری سنسورها و مبدلهای خاصی را پشتیبانی می‌کند. مثلاً یک دیتالاگر ممکن است تنها قادر به پشتیبانی سنسورهای حرارتی RTD باشد ولی قادر به پشتیبانی ترموکوپلها نباشد.
۴- پردازش داده های جمع آوری شده: معمولاً هر دیتالاگر مجهز به یک نرم‌افزار است که امکان اعمال تنظیمات آن و مشاهده نمودارهای بدست آمده از سنسورها را حین نمونه برداری ممکن می‌کند.
۵- مدت زمان ثبت اطلاعات: یک پارامتر اساسی در سیستم‌های دیتالاگر قابلیت ثبت اطلاعات برای مدت زمانی طولانی مثلاً چندین سال است. برای دست یابی به این هدف لازم است سیستم‌های دیتالاگر دارای رسانه‌های ذخیره سازی در حجم‌های بالا و مصرف انرژی بسیار کم باشند.

اجزاء دیتا لاگر:

  • سخت افزار: سخت افزار سیگنالهای موردنظر را به داده های دیجیتال تبدیل می کند که شامل سنسورها، مدارات بهبود سیگنال (مانند تقویت کننده و کاهنده های نویز) و مدارهای مبدل آنالوگ به دیجیتال.
  • سخت افزار ذخیره سازی بلند مدت داده ها که معمولا کارت حافظه یا رایانه می باشد.
  • نرم افزار دیتالاگر که برای جمع آوری، آنالیز و نمایش داده ها استفاده می شود
  • کابل دیتالاگر که رابط بین دیتالاگر و کامپیوتر برای انتقال داده های ذخیره شده بر روی کامپیوتر

چگونگی استفاده از دیتا لاگر ها:

برای استفاده از دیتا لاگر ها مراحل زیر را دنبال کنید:

  • سنسورها را به دیتالاگر متصل کنید. سنسورها می توانند ترموکوپل، مقاومت های حرارتی، RTD، گیجهای فشار، شتاب سنج و …. باشند.
  • از نرم افزار دیتالاگر برای تنظیم دیتالاگر استفاده نمایید.
  • مقادیر پیکربندی مانند نرخ نمونه برداری، آلارمها، شرایط شروع و اتمام برای عملیات جمع آوری داده را تنظیم کنید.
  • بعد از اینکه سخت افزار، داده های سنسورها را جمع آوری کرد، می توان از آن برای تحلیل داده ها، تهیه گزارش ها و ذخیره داده ها برای استفاده های آتی از استفاده کرد.



از دیتا لاگر ها چه استفاده ای می توان کرد:

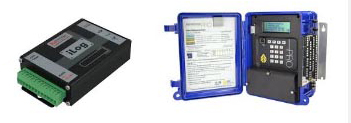

یکی از خصوصیات دیتالاگرها، توانایی برداشت مقادیر سنسورها و ذخیره داده ها برای استفاده آتی می باشد. هر چند در مواردی که از دیتالاگر استفاده می شود به ندرت فقط از جمع آوری و ذخیره داده استفاده می شود. شما ناگزیرید که توانایی تحلیل و ارائه داده های ذخیره شده را داشته باشید تا بتوانید تصمیمات حیاتی را بر اساس داده های ذخیره شده بگیرید. یک دیتالاگر کامل اغلب باید شامل اجزای نشان داده شده در تصویر باشند.

data_logger
